投影映射的基本原理與應用範圍
投影映射（Projection Mapping）是把影像經幾何校正後，投放到具有立體結構或不規則輪廓的實體表面上，令畫面邊緣與物件邊界對齊，形成「影像附著於物件」的效果。與一般平面投影不同，投影映射的成品質素主要由前期測量、內容製作與現場校正三者決定，投影機只是其中一環。本文按實際承接活動的流程，說明場地條件、校正方法、訊號傳輸與施工安排。
技術上，一套投影映射系統由三部分組成：投放端（投影機與鏡頭）、運算端（媒體伺服器或播放軟件，負責把內容按物件表面展開成多路輸出）、以及被投射的實體表面。三者任何一環設定不準確，都會在畫面上直接呈現為錯位、變形或接縫。
- 產品發布會：投射於車身、產品外殼或等比模型，常用於靜態展示加動態紋理。
- 舞台與典禮：台側柱體、台階、不對稱背板等結構化表面，需逐面做遮罩。
- 建築物外牆與室內空間：須事前做實測尺寸或 3D 掃描，夜間施工較常見。
- 展廳與博物館：多為固定安裝，長時間播放，穩定性與散熱安排比峰值亮度更重要。
與 LED Wall（公司現行規格為 P2.84）比較，投影映射適合非平面、需保留原有裝修、或投射面積大而觀看距離遠的場景；LED Wall 則在環境光強、需要高對比與長期穩定亮度的場合較合適。兩者的選擇應以場地條件與內容形式判斷，而非單看面積。
場地條件如何影響投影映射的可行性
場地條件通常在報價階段就決定了專案能否成立。以下是實際勘察時需要逐項記錄的項目。
| 檢查項目 | 影響 | 實務處理 |
|---|---|---|
| 表面材質與顏色 | 深色、高反光、金屬或玻璃表面會令亮度與對比大幅下降 | 加貼可移除啞光貼膜，或改用背投、加裝框架銀幕 |
| 環境光 | 日照、天花燈槽、舞台燈直接影響可讀性 | 安排遮光、分區關燈、或改用高流明機種 |
| 投射距離與障礙物 | 決定鏡頭焦距、機位高度與是否需要反射鏡 | 事前以雷射測距儀實測，預留維修通道 |
| 供電與配電 | 多機配置的總電流、回路分配 | 核算 kW 需求，必要時申請臨時供電 |
| 吊掛與承重 | Truss、天花結構的載重與安全證書 | 由持證人員核算，預留安全系數 |
| 現場淨空時間 | 決定校正可用工時 | 爭取前一晚進場，避開日間其他工種 |
必須強調：投影映射的校正工作無法壓縮至零。即使器材已預先設定，現場仍需重新對位，因為機位角度、地面水平與表面尺寸幾乎不可能與排練場地完全一致。若場地只能提供兩小時進場時間，通常需要改用預先校正的固定框架或減少投射面數量。
校正流程：幾何對位、遮罩與色彩匹配
現場校正一般按以下次序進行，次序顛倒會令後續步驟反覆重做。
- 粗對位：以測試網格畫面調整投影機位置、變焦與梯形修正，令畫面覆蓋目標表面並略大於實際範圍。
- 遮罩（Masking）：在媒體伺服器上按表面輪廓繪製遮罩，把超出物件邊界的畫面裁走，避免光線溢出至牆身或觀眾區。
- 四點／多點校正：以表面角點作參照，逐面做網格變形（Warp），處理非平面與曲面。
- 多機拼接與邊緣融合：重疊區做亮度漸變，令接縫不可見；此步驟需要逐點量測，通常佔整體校正時間一半以上。
- 色彩與亮度匹配：以同一組測試畫面比對各機輸出，統一白平衡、伽馬與亮度，避免同一內容在不同投影面出現色差。
- 內容走位測試：以正式影片完整播放，檢查動態段落是否出現邊緣撕裂或延遲。
色彩匹配涉及廣色域與訊號格式的標準定義，實際執行時可參考 SMPTE 標準文件 對色域與傳輸格式的說明，作為與內容製作方溝通色彩空間的依據。若客戶提供的是品牌指定色（例如企業 VI 的特定 Pantone 色），應在現場以實物色卡比對，而不是只靠螢幕預覽。
常見誤差來源包括：機身未鎖緊導致播放期間輕微移位、鏡頭變焦環被誤觸、以及不同批次投影機的亮度衰減差異。建議在完成校正後拍攝紀錄照，並在機身與支架貼上位置標記，方便中場休息後快速復位。
訊號傳輸與線材安排
投影映射專案的機位往往分散在場地不同位置，播放端與投影機之間的距離可達數十米，傳統銅線 HDMI 在長距離下會出現訊號不穩、黑屏或間歇性閃爍。實際做法是把播放端集中，透過光纖 HDMI 送到各機位，減少中途轉接點。

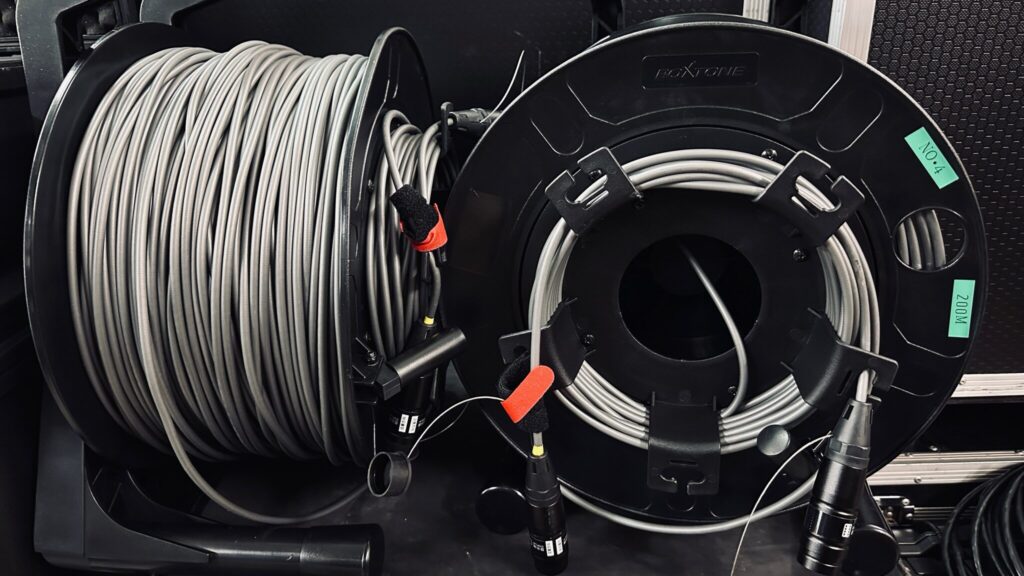

以本公司可租的 8K HDMI超長光纖傳輸線出租（10m–300m） 為例，線材為單向傳輸設計，接駁時須確認 Source 與 Display 兩端方向，並避免在 90 度急彎處受力。長距離佈線建議沿牆腳或地槽走線，跨越通道位置加裝線槽蓋板，同時預留備用線一條，以免單一線材故障令整個投射面停播。
- 播放端與投影機使用同一電源相位，減少接地電位差造成的閃爍。
- 每條長線獨立標籤，兩端對應機位編號，方便故障時快速替換。
- 訊號轉換器（如 HDMI 轉 SDI、光纖收發器）須固定於機箱內，避免懸空受力。
- 所有接頭使用鎖扣或固定膠帶，防止演出期間鬆脫。
器材與人力配置參考
以下為中型室內活動（3 至 4 個投射面、觀看距離 15 至 25 米）的常見配置，實際數量須按表面面積與亮度需求計算。
| 項目 | 參考配置 | 備註 |
|---|---|---|
| 投影機 | 15,000 流明級雷射投影機 3 至 4 台 | 按表面積與環境光調整，曲面需較高解析度 |
| 鏡頭 | 標準變焦或短焦，視投射距離選配 | 狹窄場地優先考慮短焦，減少遮擋 |
| 媒體伺服器 | 1 台主機 + 1 台備機 | 備機須預載同一版本內容與校正檔 |
| 訊號傳輸 | 光纖 HDMI 長線 + 備用線 | 長度按實際走線加 20% 餘量 |
| 支撐結構 | Truss 或地面支架 | 須符合承重與安全要求 |
| 技術人員 | 校正工程師 1 名、現場技術員 1 至 2 名 | 校正與演出時段需全程駐場 |
施工時間表與現場檢查清單
投影映射的工序比一般投影簡報長，時間表應按以下節點倒推。
| 時段 | 工作內容 |
|---|---|
| 活動前 2 至 3 週 | 場地勘察、表面尺寸實測、內容規格確認 |
| 活動前 1 週 | 器材點檢、內容預覽、校正檔初版 |
| Day 0 上午 | 進場、架設支架與投影機、佈線、通電測試 |
| Day 0 下午 | 幾何校正、遮罩、邊緣融合、色彩匹配 |
| Day 0 晚上 | 完整內容走位、客戶確認、紀錄照 |
| Day 1 | 開場前復位檢查、全程技術駐場 |
| 活動結束 | 拆卸、線材回收、場地還原 |
現場檢查清單應至少涵蓋：電力回路與總負載、支架與吊掛安全、投影機鎖緊狀態、鏡頭對焦與變焦固定、所有訊號線接頭、備機切換測試、內容版本編號核對、以及與燈光音響的 cue 同步。完成後由技術負責人簽核，避免開場前才發現遺漏。
若專案涉及戶外或半戶外場地，另需考慮日出日落時間、天氣對設備的影響與臨時遮光安排，並預留因光線變化而需重新調整亮度的時間。投影映射的效果建立在細節準確之上，前期測量與現場工時的安排，通常比器材等級更能決定最終呈現。
